Takstolsritning - Så läser du den & undviker misstag

En bra takstolsritning handlar mindre om att rita upp en triangel och mer om att styra hur laster går från tak till väggar och vidare ner i grunden. När projekteringen sitter rätt från början slipper man onödiga justeringar i fasaden, i takkonstruktionen och i anslutningen mot grund. Jag går igenom vad ritningen ska innehålla, hur den läses och när det faktiskt är läge att låta en konstruktör räkna om allt.

Vad en takstolsritning faktiskt ska innehålla

Jag brukar se en användbar ritning som ett arbetsdokument, inte som en illustration. Den ska tala om vad som bär, hur det bär och var lasten landar. Om någon av de delarna saknas blir det lätt gissning på byggplatsen, och det är precis då fel uppstår i mötet mellan tak, fasad och grund.

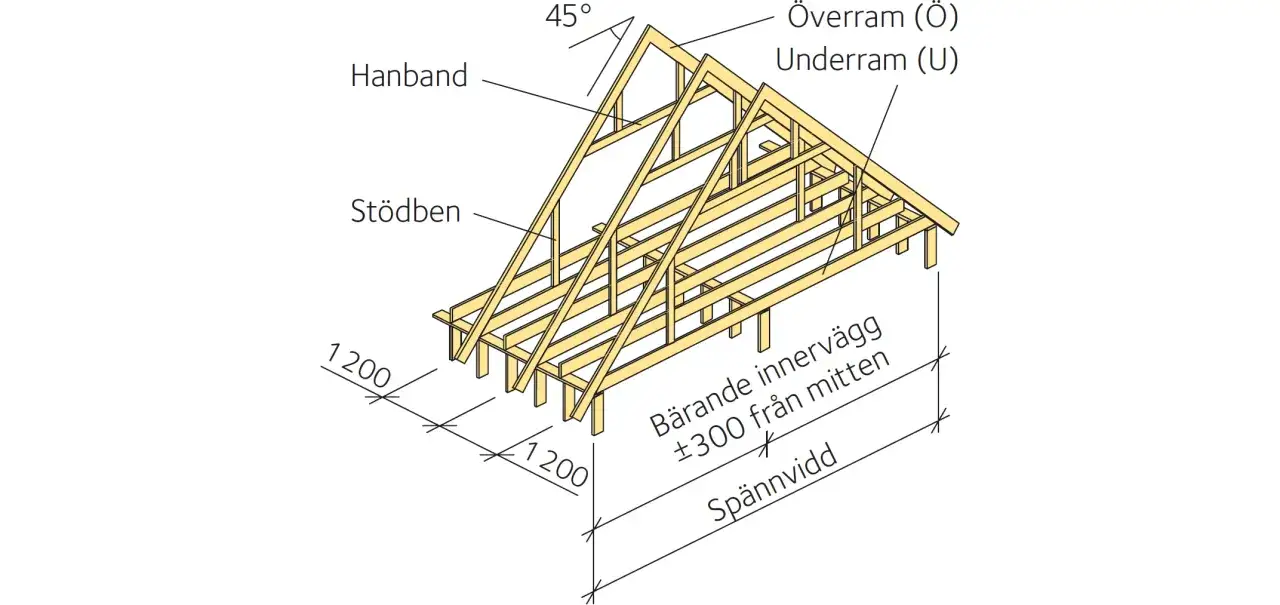

För en trätakstol vill jag normalt se följande:

• Exakta mått för spännvidd, höjd, taklutning och eventuellt takutstick.
• Delarnas benämning, alltså överram, underram och diagonaler eller stöttor.
• Material och hållfasthetsklass, till exempel vilken virkesklass som avses.
• Infästningar mellan delar, samt hur takstolen ska fästas i upplagen.
• Lastantaganden för snö, vind, egenvikt och eventuella punktlaster.
• Stabilisering och avstyvning, alltså hur konstruktionen hindras från att vrida sig eller skjutas i sidled.
• Revisionsbeteckning, så att du vet att alla arbetar efter samma version.

För trähus är Svenskt Träs Takstolshandbok fortfarande en av de tydligaste vägledningarna för stabilisering av takkonstruktioner. Den påminner om något jag själv tycker är avgörande: en takstol är aldrig bara sin form, den är ett system av delar som måste fungera ihop.

När ritningen innehåller de här bitarna blir det betydligt lättare att jämföra alternativ, beställa rätt tillverkning och undvika improvisation i montaget. Nästa steg är att förstå hur mått och laster faktiskt samspelar.

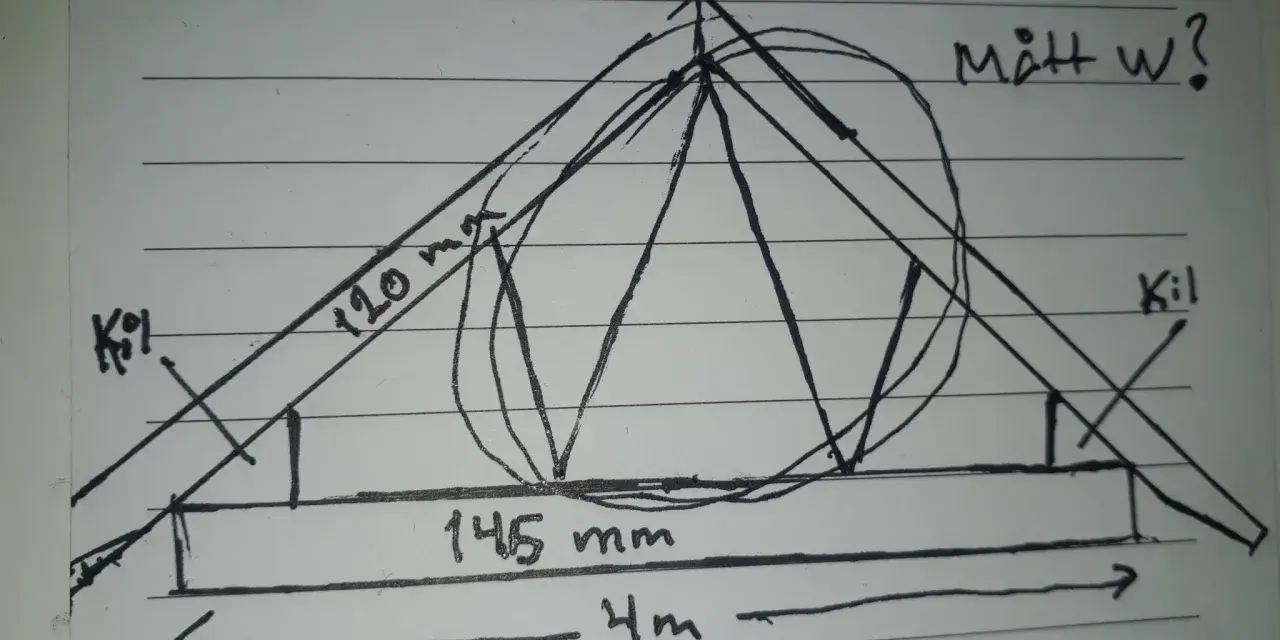

Så läser jag mått, lutning och lastväg

Det första jag tittar på är spännvidden. Spännvidd betyder avståndet mellan de bärande upplagen, alltså där takstolen faktiskt tar stöd. Den siffra som ser liten ut på papperet kan bli avgörande i verkligheten, eftersom hela dimensioneringen ändras när avståndet mellan upplagen växer.

Det andra är taklutningen. En flack lutning och ett brant tak beter sig inte likadant under snö och vind, och lutningen påverkar dessutom nockhöjd, vindskivor, takfot och hur mycket vindlast som letar sig in under taket.

I praktiken läser jag ritningen baklänges: först var lasten hamnar, sedan hur den förs vidare och till sist hur konstruktionen hålls rak. Om två ritningar har samma yttre form men olika lastantaganden är de inte jämförbara. Det är också här jag brukar hitta orsaken till att ett projekt ser enkelt ut men ändå blir dyrt. Nästa fråga är därför hur taket samspelar med huset runt omkring.

Hur tak, fasad och grund hänger ihop

Det är lätt att behandla taket som ett separat bygge, men i en verklig villa eller tillbyggnad är det bara en del av helheten. Takets last går ner i väggarna, väggarnas laster går vidare ner i grunden, och varje ändring i takformen påverkar fasadens proportioner, öppningar och förankring.

• Tyngre taktäckning ökar lasten på takstolarna och kan kräva starkare upplag längre ner i huset.
• Större takutstick ändrar vindlasten och påverkar hur takfot och fasad måste byggas upp.
• Nya takkupor eller takfönster bryter den ursprungliga lastvägen och kräver ofta lokal förstärkning.
• Tjockare isolering eller ändrad takfot kan flytta fasadlinjen och göra anslutningen mot väggen mer känslig.
• Svag eller ombyggd grund kan bli flaskhalsen även om själva takstolen är korrekt dimensionerad.

Vid renovering ser jag ofta att man börjar i fel ände. Man vill ha en snygg fasad eller mer vindsyta, men glömmer att huset redan har en begränsad bärväg ner till grunden. Det hjälper inte att förstärka taket om väggarna under inte kan ta emot lasten, eller om förankringen mot grunden är svag. Därför måste tak, fasad och grund ses som ett gemensamt system, inte som tre separata projekt. När det systemet är klart blir valet av takstol mycket enklare.

Olika takstolslösningar och vad de innebär i praktiken

Alla tak behöver inte samma typ av takstol. Jag ser oftast att lösningen väljs utifrån tre saker: hur mycket fri höjd man vill ha, hur långt spannet är och hur mycket förändring resten av huset tål.

Det är inte alltid den mest öppna lösningen som är bäst. I ett vanligt småhus är standardtakstolen ofta mest rimlig, medan ett loft eller ett öppet innertak kräver att du accepterar både högre projekteringsnivå och fler kontrollpunkter i resten av byggnaden. Just därför är det klokt att jämföra lösningar utifrån hur de påverkar väggar, fasad och grund, inte bara utifrån hur de ser ut på ritningen. När du vet det blir det också lättare att avgöra när ritningen måste räknas om.

När ritningen behöver räknas om av konstruktör

Jag rekommenderar inte att man chansar när någon av dessa förutsättningar ändras:

• Spännvidden ändras även om det bara handlar om några decimeter.
• Taket får ny lutning, till exempel för att ge mer vindsyta eller bättre proportioner.
• Du lägger till takkupor, takfönster eller en takterrass, eftersom lasten då inte längre är jämnt fördelad.
• Du byter taktäckning till ett tyngre material eller kompletterar med solceller.
• Projektet gäller en äldre byggnad där väggar och grund inte är dimensionerade för dagens krav.
• Huset står utsatt för vind eller stor snöbelastning, vilket gör lokala förhållanden extra viktiga.

Boverket har under övergången till de nya byggreglerna gjort det tydligt att äldre konstruktionsregler inte längre är ett fritt alternativ efter den 30 juni 2026. För ett nytt projekt betyder det i praktiken att bärförmåga, stadga och beständighet måste lösas med rätt aktuella förutsättningar, inte med en gammal standardmall. Det är en viktig detalj, men den avgör ofta om ritningen faktiskt håller när huset byggs och används.

Jag ser också en tydlig skillnad mellan nyproduktion och renovering. I en renovering kan den gamla vägglinjen, den befintliga grunden eller en tidigare takkonstruktion styra mer än man först tror. Då är det bättre att räkna om i tid än att försöka justera på plats.

Min kontrollista innan beställning och montage

När underlaget känns nästan klart går jag igenom det här innan något beställs eller lyfts på plats:

• Stämmer alla mått mellan ritningarna? Plan, sektion och detalj ska säga samma sak.
• Är upplagen tydligt markerade? Du måste veta exakt var lasten landar.
• Finns infästningsprincipen med? Takstolen ska inte bara stå på väggen, den ska förankras.
• Är stabiliseringen beskriven? Vindavstyvning och montageordning får inte lämnas åt tolkning.
• Har du tagit höjd för genomföringar? Skorsten, ventilation, takfönster och solceller påverkar konstruktionen.
• Passar lösningen med fasadens uppbyggnad? Tjock isolering, väggtjocklek och takfot kan annars krocka.
• Är transport och lyft möjliga? En perfekt ritning hjälper inte om takstolen inte går att få in på tomten eller lyfta på plats.

Det här är den punkt där många privatpersoner underskattar projektet. Man tittar på formen, men inte på montage, toleranser och förankring. I ett modernt renoveringsprojekt, särskilt om du samtidigt planerar teknik som solceller, ventilation eller smart styrning i vinden, blir just de detaljerna ofta avgörande för slutresultatet. En ritning som klarar den här kontrollen brukar också vara enklare att bygga efter.

Det som brukar avgöra om konstruktionen håller över tid

När jag granskar ett projekt letar jag inte efter den snyggaste linjen utan efter tre saker: om lastvägen är obruten, om infästningarna är rimliga och om ritningen går att bygga utan tolkning i fält. Det är där skillnaden mellan ett projekt som ser bra ut på papper och ett tak som fungerar i verkligheten brukar synas.

• Be om beräkningsantaganden tillsammans med ritningen, inte bara formgivningen.
• Be om monteringsordning om takkonstruktionen är ovanlig eller delvis prefabricerad.
• Be om förankringsdetaljer där tak möter vägg och där vägg möter grund.
• Spara revisionsnumret så att ingen råkar bygga på en gammal version.

Om du ska ta med dig en enda sak från den här genomgången är det att en bra takstolsritning aldrig står ensam. Den måste fungera ihop med fasaden, väggarna och grunden, annars blir det bara en fin skiss med svag verklighetsförankring. Be därför om ett underlag som visar både geometri, lastväg och infästningar, så får du ett tak som går att bygga, använda och lita på över tid.
