Att rita en altan i SketchUp är mest värdefullt när modellen fungerar som ett beslutsunderlag, inte bara som en snygg bild. Då kan jag testa mått, nivåskillnader, trappa, räcke och pergola innan jag köper virke eller ändrar något på tomten. Här går jag igenom hur jag bygger modellen steg för steg, vilka verktyg som gör störst skillnad och vilka svenska regler som faktiskt påverkar formen.
Det här behöver du ha klart innan modellen blir användbar
- Jobba i verkliga mått från första minuten, helst i millimeter eller centimeter.
- Rita först volymen, sedan detaljerna som trall, räcke och pergola.
- Håll isär delarna med grupper och komponenter så att modellen går att ändra.
- Kontrollera höjderna mot fasad, mark och trappa innan du låser formen.
- Testa bygglovsfrågan tidigt, särskilt om altanen blir hög eller pergolan får tak.
- Spara flera vyer så du kan jämföra alternativ utan att rita om allt.
Vad modellen måste svara på innan du börjar bygga
Jag brukar börja med en enkel fråga: vad ska altanritningen faktiskt hjälpa till med? Om svaret bara är “att se snygg ut” blir modellen snabbt för ytlig. Om svaret i stället är att avgöra om altanen får plats, hur högt den hamnar mot marken, var trappan ska ligga och om en pergola stör ljuset mot fasaden, då får SketchUp verkligen göra nytta.
En bra modell ska ge svar på några få, men viktiga saker:
- Hur långt altandäcket kommer ut från huset.
- Hur högt det hamnar i varje hörn om marken lutar.
- Var dörrar, fönster och eventuella stuprör påverkar placeringen.
- Hur mycket plats möbler, grill och passage faktiskt tar.
- Om pergolan ska vara öppen, halvöppen eller kombineras med tak.
Det här är också punkten där många övermodellerar. Jag ser ofta ritningar som börjar med räcke, dekor och belysning, trots att grundformen inte är löst än. När jag istället börjar med den bärande ytan blir resten mycket enklare att bedöma. Och just den ordningen leder naturligt vidare till hur SketchUp bör ställas in från start.

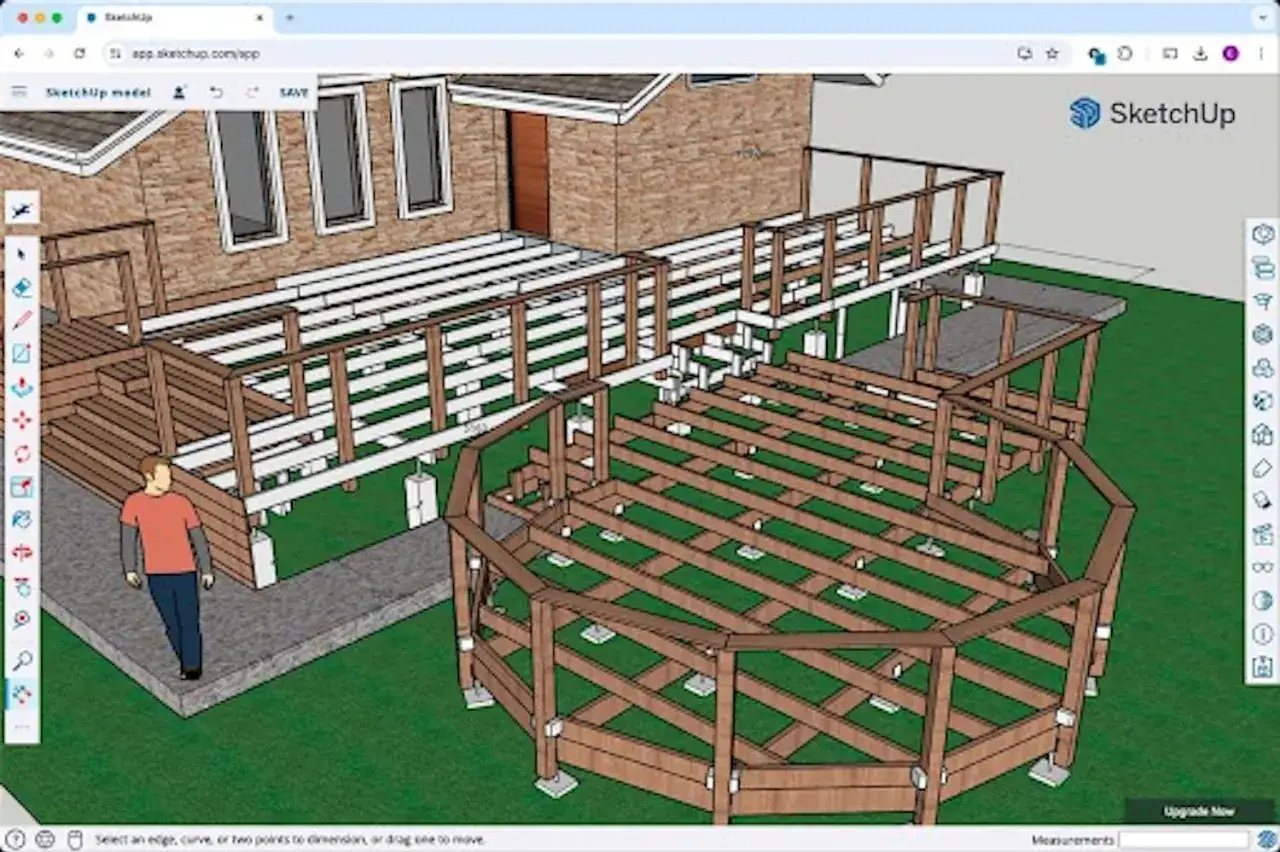

Så ställer jag in SketchUp för ett altanprojekt
I SketchUps hjälpcenter är grundrådet tydligt: använd mätverktygen för precision och bygg modellen så att den går att organisera. För altaner betyder det i praktiken att jag alltid sätter rätt enheter direkt, ofta centimeter eller millimeter, och att jag låter Measurements box ta hand om exakta värden i stället för att dra på känn.
Om jag vet att altanen ska bli 4,8 meter bred skriver jag 4800 mm direkt i stället för att försöka “träffa rätt” med musen. Det sparar tid och minskar fel redan på första varvet. Med Tape Measure lägger jag in hjälplinjer, och med vyns infångningar kan jag låsa mot hörn, mittpunkter och axlar när något ska ligga helt rakt.
| Arbetsnivå | När den räcker | Vad jag brukar lägga in |
|---|---|---|
| Snabb skiss | När du bara vill se om altanen får plats | Fasad, altanyta och ungefärlig höjd |
| Byggbar modell | När du vill planera virke, trappa och pergola | Exakta mått, marknivåer, grupper och komponenter |
| Presentationsmodell | När du vill visa lösningen för familj eller entreprenör | Material, skuggor, möbler och flera scener |
Jag jobbar också tidigt med grupper och komponenter. En grupp håller ihop geometri så att den inte fastnar i resten av modellen, medan en komponent är återanvändbar och lätt att kopiera. För en altan betyder det att altandäcket, stolparna, bärlinorna och pergolans ribbor helst ska vara separata delar. Då går det att justera en stolpe utan att hela modellen går sönder. När basinställningarna sitter blir själva modelleringen betydligt snabbare.
Rita altanen steg för steg i rätt ordning
1. Lägg ut husets och markens referenser
Jag börjar alltid med huset. Rita fasadlinjen, marknivån och eventuella höjdskillnader innan du gör själva däcket. Om tomten lutar blir det direkt tydligt var altanen behöver trappsteg, vilka hörn som måste höjas och om du behöver dela upp konstruktionen i flera nivåer. Här hjälper Tape Measure mest, eftersom jag kan lägga ut hjälplinjer för avstånd, höjder och hörn utan att skapa permanent geometri.
2. Rita altanytan i verkliga mått
När referenserna sitter ritar jag en enkel rektangel eller polygon som motsvarar altanens ytterkant. Jag låter den vara så ren som möjligt. Det är frestande att börja med trallbrädorna, men det är för tidigt. Först vill jag veta att ytan fungerar mot fasad, dörr och tomtgräns. Därefter använder jag Push/Pull för att ge däckytan rätt tjocklek och nivå. Om jag vill ha ett visst djup skriver jag in det i måttfältet direkt efter extruderingen.
3. Dela upp konstruktionen i tydliga delar
När volymen är rätt lägger jag till de delar som faktiskt bär projektet. Bärlinor, stolpar och trallbrädor ska inte blandas ihop. Jag gör gärna en första version där varje återkommande del är en komponent. Det gör det enkelt att testa om stolparna ska sitta med 1,2 meters, 1,5 meters eller 2 meters mellanrum utan att behöva rita om hela däcket. Om jag vill spara flera förslag skapar jag olika scener i stället för att duplicera halva modellen.
Det här steget är också rätt plats för en snabb kontroll i sidovy. SketchUp kan lura ögat när en linje ser rak ut i en vy men inte i en annan. Därför orbiterar jag runt modellen ofta och tittar på den från flera håll, särskilt när höjder och lutningar är viktiga. Nästa steg är att bygga de delar som ofta skapar mest osäkerhet: pergola, trappa och räcke.

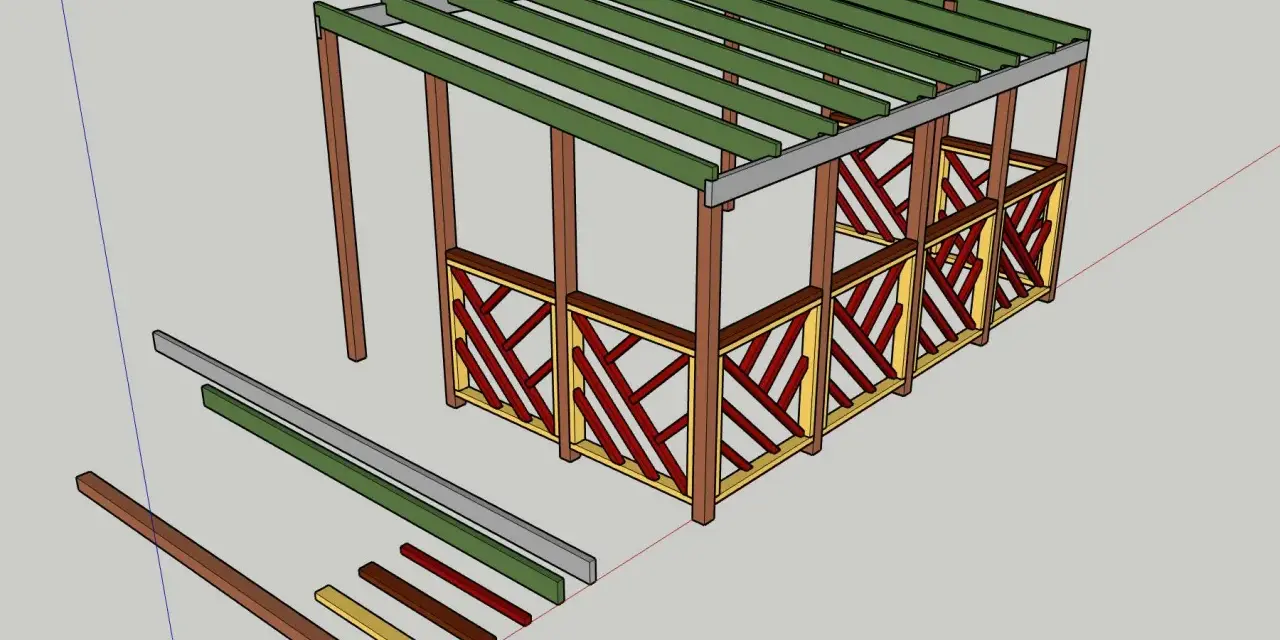

Bygg pergola, trappa och räcke som egna komponenter
Altanen blir mycket lättare att förstå när varje funktion har sin egen logik. Jag brukar därför modellera pergolan, trappan och räcket som separata objekt. Det gör inte bara modellen renare, det gör den också lättare att ändra när du vill prova en annan form eller när en regel ändras.
Pergolan
En öppen pergola är i regel just det: öppen. Enligt Boverket krävs normalt inte bygglov för en pergola, men om du förser den med tak kan den i stället räknas som en byggnad. Därför modellerar jag alltid två varianter om kunden är osäker: en öppen pergola med ribbor och en version där taket visas som en separat lösning. Det är ett enkelt sätt att se hur mycket skugga du får utan att blanda ihop olika juridiska och konstruktiva förutsättningar.
Trappan
Trappan behöver vara mer än en symbol. Jag bygger helst ett enda trappsteg som komponent och kopierar sedan det steget nedåt eller uppåt tills höjden stämmer. På så sätt blir steghöjden konsekvent, och modellen visar direkt om du får en bekväm passage mellan altan och trädgård. Om trappan känns för brant i modellen är det nästan alltid ett tecken på att den också blir fel i verkligheten.
Läs också: Såpskura trall - Så får du altan och pergola ren och fin
Räcket
Räcket är både visuellt och praktiskt. Jag lägger in det som egen komponent så att jag kan testa olika utseenden utan att röra altandäcket. Det är särskilt viktigt när du vill jämföra ett lätt, öppet räcke mot ett tätare uttryck. Den typen av test är svår att göra i huvudet men väldigt enkel i SketchUp. När de här delarna ligger separat blir det också mycket lättare att upptäcka vad som faktiskt är konstruktivt, och vad som bara är dekor.
De vanligaste misstagen som gör ritningen missvisande
De flesta fel jag ser handlar inte om att SketchUp saknar funktioner. De handlar om ordning. Man börjar för tidigt med detaljer, eller så byggs allt som rå geometri som sedan blir svår att kontrollera. För en altan är det extra dyrt, eftersom små fel i modellen snabbt blir stora i virke och tid.
| Misstag | Vad som händer | Vad jag gör i stället |
|---|---|---|
| All geometri ligger osorterad | Altan, hus och pergola fastnar i varandra | Jag grupperar tidigt och använder komponenter för återkommande delar |
| Bara topvy används | Höjder och trappor blir fel | Jag kontrollerar modellen i sidovy och i perspektiv |
| Detaljer ritas för tidigt | Modellen blir rörig och seg att arbeta i | Jag bygger volym först och detaljer senare |
| Markens lutning ignoreras | Altanen ser bra ut på skärmen men passar dåligt på plats | Jag lägger in nivåskillnader innan jag låser höjden |
Ett annat vanligt problem är att man försöker använda Push/Pull på något som redan ligger inne i en grupp eller komponent utan att redigera den först. Då händer ofta ingenting, eller så ändras fel del. Dubbelklicka in i objektet innan du extruderar. Det låter banalt, men det är en av de där små vanorna som sparar mycket frustration. Och när de tekniska felen är undanröjda återstår det som i Sverige ofta avgör om projektet ens får genomföras som tänkt: reglerna.
Reglerna i Sverige som påverkar altanens form
Här är det viktigt att vara exakt. Enligt Boverket krävs bygglov för altan inom detaljplan om anläggningen blir högre än 1,8 meter och ligger inom 3,6 meter från en byggnad, eller om den blir högre än 1,2 meter och ligger längre bort än 3,6 meter från byggnaden. Det betyder att altanens höjd och placering inte bara är en designfråga, utan också en juridisk.
För pergola gäller en annan logik. En öppen pergola kräver normalt inte bygglov, men om du lägger till tak kan den bedömas som en byggnad i stället. Därför modellerar jag alltid pergolan som ett eget skede i projektet, så att du lätt ser skillnaden mellan en öppen skugglösning och en mer inbyggd variant. Kommunen kan dessutom ha lokala bedömningar eller särskilda planbestämmelser, så kontrollera alltid det som gäller där tomten ligger.
Det här är också en bra anledning att rita tomtgräns, fasadlinjer och nivåskillnader mycket tidigt. Om modellen visar att du ligger nära en gräns eller nära en höjdgräns vill du upptäcka det innan bygget är beställt. Med andra ord: SketchUp ska inte bara visa hur altanen kommer att se ut, utan också om den hamnar inom de ramar som är rimliga att bygga inom.
Det sista jag kontrollerar innan jag beställer virke
När modellen känns klar gör jag tre sista kontroller. Först tittar jag på måtten i flera vyer och ser att de verkligen stämmer mot verkligheten. Sedan ser jag till att de viktigaste delarna har tydliga namn, så att jag vet vad som är stolpe, bärlina, trall och pergola. Till sist jämför jag modellen med platsen ute på tomten en gång till, helst med måttband i handen.
Jag brukar också skriva ut eller spara en enkel vy där de viktigaste måtten är markerade. Det behöver inte vara någon perfekt bygghandling för att vara användbar, men den ska vara tillräckligt tydlig för att du eller snickaren snabbt ska se vad som ska göras. Om modellen klarar den kontrollen har SketchUp gjort sitt jobb: du har gått från idé till något som går att bygga, diskutera och justera med låg risk för dyra omtag.
Det är där den här typen av planering verkligen betalar sig. En genomarbetad altanmodell gör det lättare att välja rätt form, rätt höjd och rätt pergolalösning, och den hjälper dig att undvika de misstag som annars brukar märkas först när virket redan ligger på plats.
