Rätt dimensionering av stålbalkar handlar mindre om att välja den största profilen och mer om att få last, spännvidd, upplag och styvhet att samspela. I en renovering blir det extra viktigt när en vägg ska bort, ett bjälklag ska förstärkas eller en öppning ska bli bredare utan att golv och dörrar börjar röra sig. I den här genomgången går jag igenom hur jag tänker kring laster, beräkning, profilval, verktyg, material och de misstag som oftast gör balken onödigt dyr eller för klen.
Det här behöver du ha klart innan du väljer balk
- Lasten styr först. Spännvidd, punktlaster, väggar ovanpå och sidostagning avgör mer än profilnamnet.
- Styrka och styvhet är två olika saker. En starkare stålkvalitet löser inte alltid svikt.
- Deflektion måste kontrolleras. En balk som håller i brottgräns kan ändå bli för mjuk i vardagen.
- Upplag och förband är kritiska. För kort upplagslängd eller svaga infästningar saboterar annars en bra dimensionering.
- Verktyg och dokumentation sparar fel. Mät, räkna och lås antagandena innan beställning.
- Osäker lastväg kräver hjälp. Vid rivning av bärande vägg eller okänd befintlig konstruktion ska en konstruktör in tidigt.
Börja med lasten, inte med profilen
När jag tittar på en balk i ett renoveringsprojekt börjar jag aldrig med att fråga vilken profil som ser ”lagom” ut. Jag börjar med vad balken faktiskt ska bära. I praktiken är det ofta en blandning av egenvikt, golvuppbyggnad, innerväggar, installationer, nyttig last och ibland snö eller vind om balken sitter i tak eller fasad.

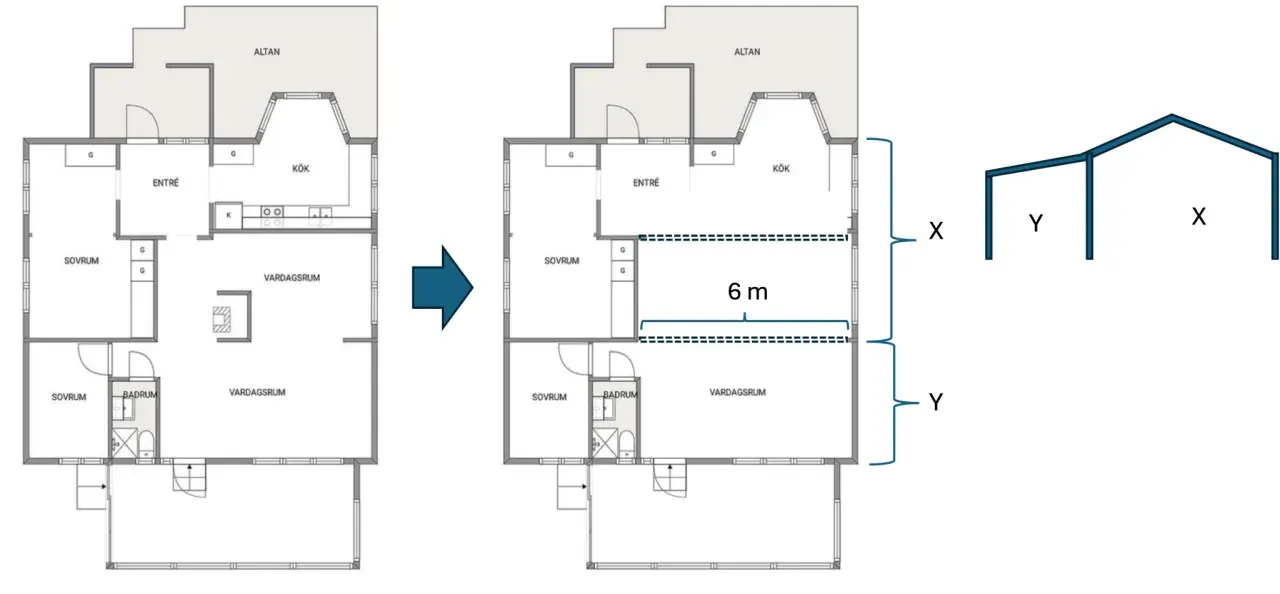

Det är också här många gör sitt första misstag: de ser öppningen men inte lastvägen. En lätt regelvägg ovanpå kan verka harmlös, men en murad vägg, ett bjälklag eller en punktlast från en pelare ändrar förutsättningarna helt. En balk som fungerar fint i ett förråd kan vara alldeles för vek över en vardagsrumsöppning med känsliga ytskikt.
- Fri spännvidd mellan upplagen.
- Om lasten är jämnt fördelad eller kommer som punktlaster.
- Om det finns väggar, bjälklag eller tak som belastar balken ovanifrån.
- Om balken ska vara dold, synlig eller infälld i ett bjälklag.
- Om konstruktionen kan sidostagas eller riskerar att vrida sig.
När lastbilden är tydlig går det att räkna på balken utan gissningar, och då blir nästa steg själva dimensioneringen mycket mer träffsäker.
Så räknar jag fram rätt balk steg för steg
En bra balkdimensionering bygger på några få kontroller som måste göras i rätt ordning. Jag vill först veta vilka laster som ska in, sedan hur stora böjmoment och tvärkrafter de ger, och till sist om balken blir för mjuk eller instabil i verkligheten. Det räcker inte att bara kontrollera hållfasthet.
1. Gör en enkel lastbild
Jag börjar med att skilja på permanenta laster och variabla laster. Permanenta laster är sådant som alltid finns där, som balkens egenvikt, golvuppbyggnad och fasta väggar. Variabla laster är sådant som ändras över tid, till exempel möbler, människor, lagrad utrustning eller snö.
För ett idealiserat fall, till exempel en enkelt upplagd balk, är de här formlerna användbara som första kontroll:
| Idealiserat fall | Maxmoment | Maxnedböjning |
|---|---|---|
| Jämnt utbredd last q på enkel upplagd balk | qL2/8 | 5qL4/(384EI) |
| Punktlast P i mitten | PL/4 | PL3/(48EI) |
Där E är stålets elasticitetsmodul och I är balkens tröghetsmoment. Det viktiga här är att förstå att E och I styr svikten, inte bara stålkvaliteten i sig.
2. Kontrollera böjning, tvärkraft och nedböjning
När jag har lastbilden går jag vidare till de tre kontroller som oftast avgör om en balk fungerar eller inte. I förenklad form handlar det om att jämföra dimensionerande moment och tvärkraft med balkens bärförmåga, samt att kontrollera att nedböjningen håller sig inom rimliga gränser.
En praktisk tumregel jag använder tidigt är att skilja på vad som är säkert och vad som är behagligt att bo med. En balk kan vara tillräckligt stark men ändå ge en märkbart mjuk känsla i golvet. För bostäder hamnar man ofta i riktvärden kring L/300 till L/400 för golvbalkar, medan takbalkar ofta bedöms med något mildare gränser, ungefär L/200 till L/250 beroende på uppbyggnad och ytskikt. Vid öppningar med puts, spröjsade dörrar eller känsliga fogar blir kravet ofta stramare än man först tror.
Högre stålkvalitet gör inte balken automatiskt styvare. Om profilens geometri är densamma blir svikten i stort sett densamma, eftersom styvheten framför allt styrs av tvärsnittet.
Läs också: Putsa lecablock – Undvik sprickor & få perfekt yta
3. Glöm inte vippning och upplag
En balk som klarar böjning på papperet kan ändå fallera om den inte är sidostagad. Det som kallas vippning, eller lateral torsionsknäckning, är särskilt viktigt för öppna profiler som I-balkar när tryckflänsen inte hålls på plats. I renoveringar ser jag ofta att själva balken väljs rätt, men att sidostagningen lämnas till ”något som ordnar sig senare”. Det är en dålig strategi.
Jag kontrollerar också upplagen. För kort upplagslängd ger höga kontaktspänningar, och då kan upplaget bli svagare än balken. Därför behöver man ofta en fördelningsplåt, ett ordentligt upplag i mur eller betong och en lösning som tar upp både vertikala krafter och eventuella sidokrafter.
Med de här kontrollerna gjorda blir profilvalet betydligt mer träffsäkert, och då är det dags att titta på vilka balktyper som faktiskt passar bäst.

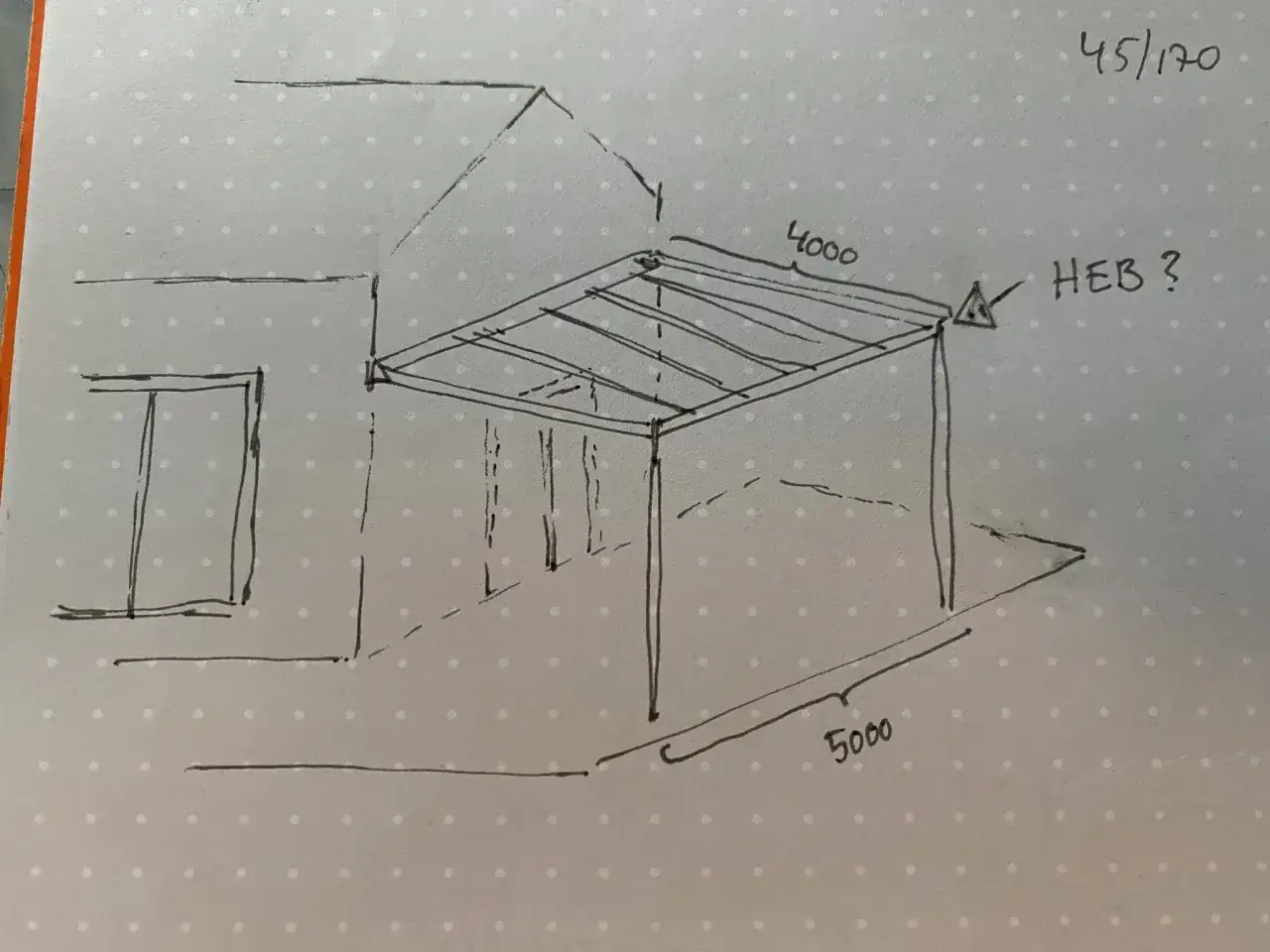

Välj profil efter spännvidd och hur balken ska användas
Det finns ingen profil som är bäst i alla lägen. I praktiken väljer jag mellan några få profilfamiljer beroende på last, spännvidd, montage och hur mycket vridstyvhet som behövs. För bostadsrenoveringar är varmvalsade I-profiler vanliga, men när upplagen är trånga eller lasten hög kan en bredflänsad profil eller en svetsad balk vara smartare.
| Profiltyp | Styrka och styvhet i praktiken | När den passar bäst |
|---|---|---|
| IPE | Effektiv i böjning och ofta lätt att få tag på | Vanliga golvbalkar med bra sidostagning |
| HEA | Bredare flänsar och robust känsla | När upplag och förband behöver mer yta |
| HEB | Mer gods och högre styvhet än HEA | Vid högre laster eller när balken ska tåla mer misshandel under byggtiden |
| RHS eller SHS | Bra vridstyvhet och ren form | Synliga balkar, arkitektoniska lösningar eller där vridning är ett problem |
| Svetsad balk | Kan anpassas exakt till höjd och bärförmåga | Långa spännvidder eller när konstruktionshöjden är begränsad |
Jag väljer sällan upp mig i stålkvalitet bara för att ”få mer kraft”. S235, S355 och ibland S420 används i olika lägen, men i bostadsprojekt landar jag ofta i S355 eftersom den brukar ge en bra balans mellan tillgänglighet, pris och bärförmåga. För ren svikt är det däremot profilens höjd och form som gör den stora skillnaden.
Om balken ska döljas i ett bjälklag blir konstruktionshöjden plötsligt lika viktig som lastkapaciteten. Då är en lägre, bredare lösning ibland bättre än en smal och hög profil, även om den senare ser ”starkare” ut på pappret.
När profilvalet är tydligt måste jag fortfarande se till att rätt verktyg och material finns på plats, annars blir en bra beräkning svår att genomföra i verkligheten.
Verktyg och material som faktiskt gör jobbet lättare
I en renovering är det sällan beräkningen som är den svåraste delen. Det som ställer till det är ofta att mätning, montage och förband inte är förberedda ordentligt. Därför arbetar jag alltid med ett litet men genomtänkt paket av verktyg och material.
| Verktyg eller material | Varför jag använder det | Vad som händer om det saknas |
|---|---|---|
| Laseravståndsmätare och måttband | För att få rätt fri spännvidd och upplagslängd | Fel mått ger fel balk och fel upplag |
| Vattenpass eller lasernivå | För att kontrollera höjd och deformation under montage | Balken kan hamna snett och ge extra spänningar |
| Balktabeller eller beräkningsprogram | För att jämföra kandidater snabbt och konsekvent | Man gissar i stället för att verifiera |
| Ändplåtar, bultar, ankare och shims | För att överföra last och få full kontakt mot upplaget | Lasten koncentreras på fel punkt |
| Korrosionsskydd och eventuell brandbeklädnad | För hållbarhet och rätt brandmotstånd | Balken blir mer känslig i fuktiga miljöer eller vid brandkrav |
Jag sparar alltid underlaget för lastantaganden, profilval, stålkvalitet, förband och montageordning. Det låter kanske administrativt, men det är precis sådant som räddar projekt när något behöver kontrolleras i efterhand. I praktiken är en tydlig konstruktionsdokumentation lika mycket ett kvalitetsverktyg som ett papper för myndigheter.
För svetsade lösningar blir också utförandeklass och kontroll en del av själva säkerheten, inte bara en formfråga. Och när verktyg och material sitter rätt brukar nästa problem vara mänskligt, alltså felbedömningar i projekteringen.
De vanligaste misstagen jag ser i renoveringsprojekt
De flesta misstag vid balkdimensionering är inte dramatiska var för sig. Problemet är att flera små fel läggs ovanpå varandra. Då blir resultatet en balk som ser rimlig ut men som beter sig dåligt när huset börjar användas.
| Misstag | Konsekvens | Bättre arbetssätt |
|---|---|---|
| Man underskattar punktlast från vägg eller pelare | Balken blir för klen eller upplaget överbelastas | Kartlägg hela lastvägen, inte bara öppningen |
| Man kontrollerar bara hållfasthet | För stor svikt, sprickor och gnissel | Räkna alltid även nedböjning |
| Man glömmer sidostagning | Risk för vippning hos öppna profiler | Detaljera hur balken stabiliseras i sidled |
| Upplaget blir för kort | Höga tryckspänningar lokalt | Använd fördelningsplåt eller längre upplag |
| Man väljer fel stålkvalitet för fel syfte | Onödiga kostnader eller fortsatt svikt | Skilj mellan bärförmåga och styvhet |
Det är också vanligt att man tänker för kortsiktigt på montage. En balk som är ”bara lite för tung” på ritningen kan bli besvärlig att få in i ett befintligt hus, särskilt om den ska lyftas genom trånga trappor eller vridas på plats mellan gamla väggar.
När jag ser de här riskerna tidigt brukar jag inte försöka pressa fram en snabb lösning. Då är det klokare att ta in en konstruktör innan arbetet går för långt.
När jag tar in konstruktör eller byggnadsingenjör
Jag vill vara tydlig här: när en balk påverkar en bärande konstruktion är det sällan värt att chansa. Det gäller särskilt vid öppning i bärande vägg, okänd lastväg, långa spännvidder, tyngre punktlaster eller när brand, vibrationer och sidostabilitet spelar in. En enkel tumregel räcker inte när konsekvenserna av ett fel blir stora.
I Sverige har regelverket också förändrats nyligen. Boverket anger att de nya byggreglerna började gälla den 1 juli 2025 och att de äldre EKS-reglerna kan väljas under övergångsperioden fram till och med 30 juni 2026 i vissa ärenden. Det betyder att regelvalet måste vara klart tidigt, inte som en eftertanke när ritningen redan är låst.
- När du river en vägg som du inte säkert vet om den är bärande.
- När balken ska bära flera våningsplan, tak eller stora punktlaster.
- När spännvidden är lång och konstruktionen blir slank.
- När upplagen är osäkra, dolda eller gamla.
- När du behöver brandkrav, vibrationskontroll eller särskild korrosionslösning.
- När balken ska svetsas eller specialtillverkas och utförandet måste styras noggrant.
Det enkla sättet att tänka är att jag gärna räknar själv för att förstå projektet, men jag låter inte magkänslan ersätta en professionell kontroll när lastbilden blir komplicerad. När den biten sitter återstår bara att låsa beställningen utan att missa detaljerna.
Det sista jag låser innan balken beställs
Innan jag beställer en balk går jag igenom samma slutcheck varje gång. Den är kort, men den sparar både pengar och omtag. Ofta är det här skillnaden mellan ett smidigt montage och ett projekt som fastnar på plats.
- Exakt fri spännvidd och upplagslängd är uppmätt, inte uppskattad.
- Lastfallen är dokumenterade, inklusive eventuella väggar, bjälklag och punktlaster.
- Profilbeteckning, stålkvalitet och ytbehandling är bestämda.
- Förband, ändplåtar, bultar och eventuella håltagningar är ritade.
- Jag vet hur balken ska lyftas in och om den behöver temporär stöttning under montage.
- Brand- och korrosionsskydd är lösta innan leverans, inte efteråt.
Om jag ska koka ner allt till en enda princip så är det den här: en bra balk är inte bara stark nog, utan också styv nog, stabil nog och tillräckligt genomtänkt för att fungera i just det huset där den ska sitta. När de delarna är på plats blir balkdimensionering mer ett disciplinerat beslut än en chansning, och det är precis så jag vill arbeta i varje renovering.
